エーモン No.S-2486 オーディオ・ナビゲーション取付キット スズキ車2DINワイド用
エーモン No.S-2486 オーディオ・ナビゲーション取付キット スズキ車2DINワイド用
聞いた事ないメーカーのハーネスの方が安かったんですが、自動車電装系用品では信頼と実績のエーモン製品をチョイス。

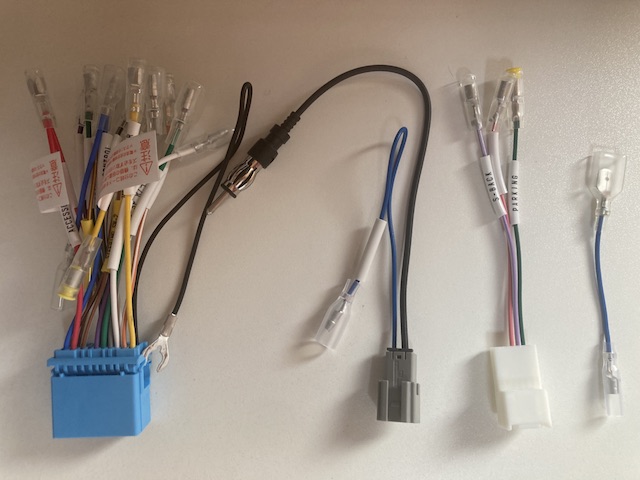

- オーディオハーネス(20P)ステアリングリモコン接続コード付
- アンテナ変換コード(2P)
- 車速配線カプラー(5P)
- 平型端子変換コード

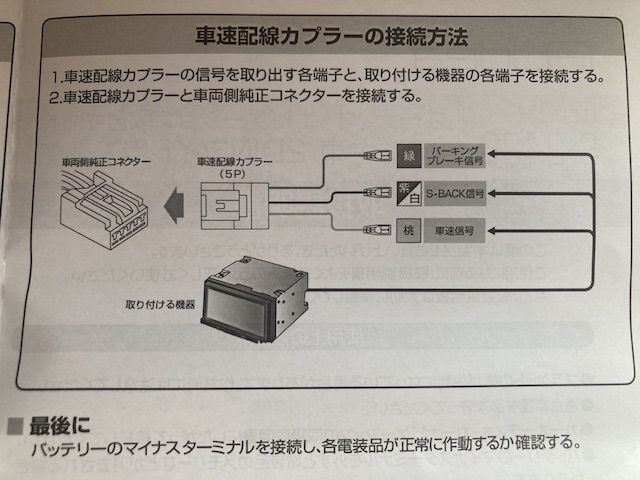

車速配線カプラーの接続方法

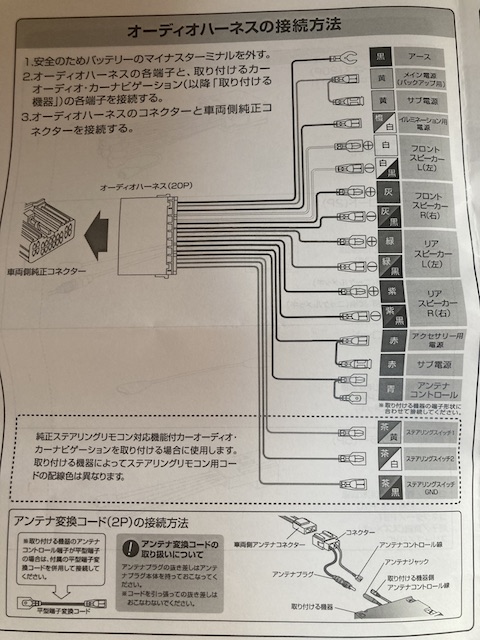

接続の説明書見るとなんか難しそうなんですが、カーナビから来てる配線(ギボシ端子)をハーネス(ギボシ端子)に繋げるだけです。
コネクター側は車両側純正コネクターと接続します。
走行中にTVを観る・ナビを操作するにはナビ側パーキング線をアースに接続
走行中にTVを観たり、ナビの操作が出来るようにするならば、カーナビ側のパーキングブレーキ信号をハーネスに繋げずアースに接続します。
パーキング信号をアースに接続する事でパーキングブレーキがかかって車両が停止状態だととナビが判断するので走行中にTVを観たり、ナビの操作が出来るようになります。
カプラーオンでパーキング解除出来る製品もありますが、やっている事はパーキング信号をアースに繋げているだけなんですけど。
ZC33Sスイフトスポーツ1型でリアスピーカーを増設する場合
私のZC33Sスイフトスポーツは1型なんですが、
ZC33Sスイフトスポーツ1型は全方向カメラ付モデル以外はフロント2スピーカー仕様となっています。
2型以降は全モデルフロント2スピーカー＋フロントツィーター2＋リア2スピーカーだそうです。
ZC33Sスイフトスポーツ1型でリアスピーカーを増設したい方は純正リアスピーカーハーネスを使うのが一番簡単なのかな？
リアドアあたりのコネクターに純正リアスピーカーハーネスを取り付けるらしいんですけど、詳しくはディーラーに問い合わせて下さい。
|
|
純正リアスピーカーハーネスを使わずナビ側のリアスピーカーLR線に新たにスピーカー線を繋げてリアスピーカーまで持ってくる方法でもリアスピーカー増設は可能です。
私はリアシートにあまり人を乗せる事がないのと、純正スピーカーが意外にいい音するらしいので純正フロント2スピーカーでいきます。
カーナビ用のハーネスは届いたけど、肝心のナビ本体がまだ届いてないんですよね(笑)
