【元エアコン工事屋が教える】エアコンを自分(DIY)で取り付けてみたい方必見!その1【室内機取り付け方・道具】

いや~毎日暑いですねぇ、北海道ニセコも例外ではなく暑いんですが、残念ながら今住んでいる会社の寮にエアコンは付いてません(涙)

私、過去にエアコン取付工事屋(家電設置)をしていた事があるのでエアコンを取り付けるのは朝飯前なんですが、今手元にエアコンを取付する為の工具がないので取り付け出来ないんですよ、、

エアコンをDIY(Do it yourself)で取り付け出来ないのかな?と疑問に思っている方、それこそDIYでエアコンを取り付けてみようと思っている方にエアコンの取り付けに必要な工具、工程なんかを紹介したいと思いますので参考にしてみて下さい。

エアコンの取り付けに必要な工具


DIYでエアコンを取り付けるにも工具が必要なんですが、エアコン取付に必要な工具をリストにしてみました。

エアコン取付に必要な工具
  • 振動ドリル
  • 60-65Φコア
  • +ドライバー
  • -ドライバー
  • カッターナイフ
  • ニッパー
  • ペンチ
  • 六角(ヘキサ)
  • 水平器
  • フレアツール
  • モンキーレンチx2
  • 真空ポンプ
工具は汎用品で良いのですが、配管(銅)の接続部を加工するフレアツールや配管が通る穴を壁に空けるのに電動ドリル(振動)や65パイくらいのコアも必要になります。
工具以外にも脚立、養生等が必要です。
配管穴が空いている場合はドリルやコアは必要ではありません。
配管セット(フレア加工済み)を利用するならば、フレアツールも必要ありません。
エアコン取付に必要な工具揃えるだけでもDIYでのエアコン取付は諦めたくなりますよね(笑)
たぶん、5台位自分で取り付ける位じゃないと元は取れないのかな?と思います。

エアコン取付工具のイメージ出来ない方の為に上記で紹介したエアコン取付専用工具を何点か下記に商品リンク貼っておきます。

配管をフレア(ラッパ状)加工するフレアツール。

配管穴を開けるコア。

エアコン取付工程

エアコン取付に必要な工具を用意するのでDIYで取り付けを諦めた方もいると思いますが、それでも俺、私はエアコン取付してみよう!と思う方の為にエアコン取り付け方法を説明します。

背板の取り付け


エアコンの室内機は背板と呼ばれる板を壁に固定し、背板に室内機本体を引っ掛けて固定する方法が主流となっています。

背板の取り付けは壁の素材により使うビス等が変わってくるのですが、大体現在の住宅の内装の壁は石膏ボードとなっています。
石膏ボードは中空となっていますし、普通のビス等は効かない素材ですので、石膏ボード用のアンカーを使い背板を固定します。

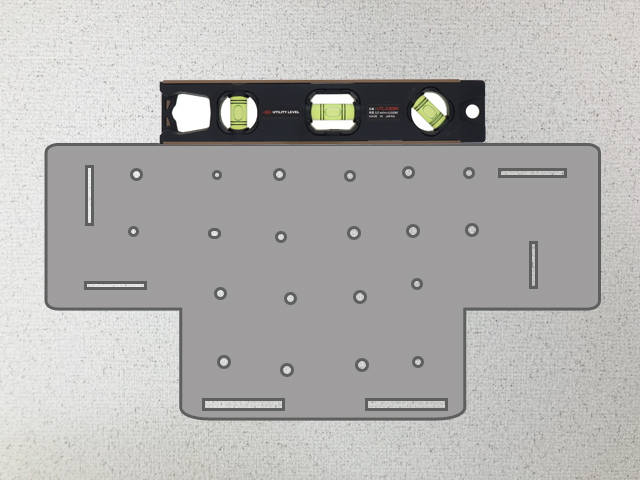

また、室内機は水平に取り付けないと水分を受けるドレンパンからの水漏れの原因となるので水平器を用いて水平に取り付けます。

配管穴空け

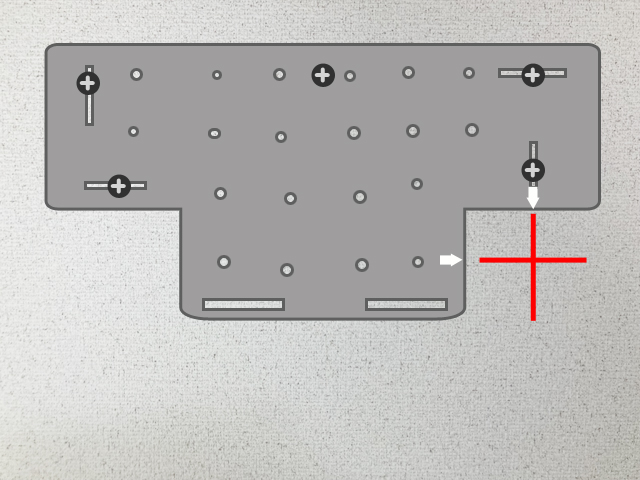

背板を取り付けたら、背板の右側に配管穴位置のガイドが書いてありますので、その位置に穴を空けます。

何もなければ穴位置は右側で配管は右出しになります。何かの事情で左出しにする必要がある場合左側に穴を開ける事もありますが、左出しの場合は設置の難易度が劇上がりします。
今回は右出しでの場合の設置方法の説明です。左出しでの設置方法は割愛させていただきます。
私がエアコン工事屋をしていた時は65パイのコアを振動ドリルに取り付け穴を空けていました。内装の石膏ボードを空けるのには回転だけで、外壁が回転だけでは開けれないモルタル等には振動で穴を空けてました。
外壁が開けやすい素材だったら振動ドリルなくても回転だけで穴を開ける事は可能です。

通常、室内機から配管は右後ろ側から出ているので背板を取り付けた右下部分に配管穴を空けます。
いきなり65パイで穴を開けるのではなくて、まず細いドリルで内装側から穴の中心を開け外壁を貫通させます。この細い穴が配管穴を開けるコアドリルのガイドとなります。その際に内装側から外壁側に少し勾配をつける感じで開けます。勾配をつけるのは配管にはドレンホースって水が通るホースがあるので水が流れやすくして水漏れを防ぐ為です。
コアを取り付け、ガイド穴に沿って配管穴(65パイ)を開けます。内装側は割と簡単に開く(石膏ボードの場合)ので回転だけで開けます。内装側が開けば中が中空になって先程開けたガイドの穴が外壁側に空いているのが見えます。
そのまま内装側からコアを突っ込んで外壁を開ける事も可能なんですが、めんどくさいんですが横着せずに外壁側に回り穴を開ける方が確実です。外壁側から勢いよく穴を開けると外壁の穴が開いた際に内装側にドリルが当たり穴が広がってしまう場合があるので、外壁側の穴が空きそうだなってタイミングで優しく内装を突き破らないように注意して作業しましょう!

外壁の素材によっては回転だけで穴を開ける事が可能です。その場合は振動ドリルは不要です。
穴を開ける前に穴を開ける箇所に筋交いや間柱などの障害物がないのか?確認する必要があります。

室内機に電線を接続。電線、配管、ドレンホースをまとめて化粧テープで巻く

室内機の前右側部分に電線を接続する部分がありますので、電源接続部の化粧パネルを取り、配管側後ろから電線を差し込み電線の被覆を剥き電線接続部に差し込み繋ぎます。電線を繋いだら化粧パネルを元に戻します。機種により電源の化粧パネルがない場合ありますが、配管右側位置から通すと本体前面側に電源接続位置はあると思うので詳しくは据付説明書を参照して下さい。

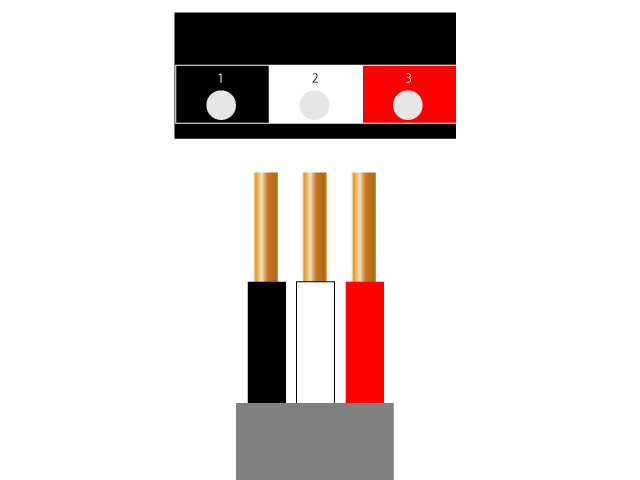

ほとんどのメーカーが電線は三心となっていますので、黒、白、赤が1.2.3とVA線(電線)を接続します。

電気工事では黒1.白2.赤3.青4がセオリーとなります。
電線の被覆は電工ナイフ(カッター)やニッパーなんかでも剥く事は可能ですが、ケーブルストリッパーがあるとめっちゃ簡単に電線の被覆を剥くことできます。被覆の剥く長さは1.5cmくらいかな?その辺も詳しくは据付説明書を参考にして下さい。

取り付けを業者さんが大抵は処分しますが、エアコンには据付説明書が付属されています。なぜ処分されるのか?据付説明書を見たお客さんが説明書の仕様と取り付け方が違う(例:アースが設置されていない)などのクレームを防ぐ為。業者さんの肩を持つ訳ではないんですが、アースの例えではアースの取りようがない現場が多々あります

エアコンの配管が室内機に寝ているので右後ろ側に持ち上げ、ドレンホース、繋いだ電線と一緒にビニールテープでまとめ、化粧テープ(コーテープ)を巻きます。


ちなみに化粧テープはコーテープと言う名称で、アイボリーが基本色ですが、茶色や黒なんかもあります。
非粘着タイプのコーテープは通常のテープを巻き方とは逆で、テープまとまりが下方向ではなく上方向にして(粘着テープで例えると粘着側が上方向に向いている)巻くことで引っ張りながらテンションをかけやすくなり密着させ綺麗に巻くことが出来ます。写真のイメージです。

配管を穴に通し、室内機を背板に引っ掛けて設置


配管穴に化粧テープでまとめた長い電線、配管、ドレンホースを配管穴に通して、背板に室内機を引っ掛けて設置します。
上部はほんと引っ掛けるだけです。下部はツメで引っ掛けたりビスで固定したりとメーカーによりマチマチです。電線だけが長い状態なので電線をうまくリードさせて配管穴に配管を誘導するのかがコツかな?
2人で作業すれば余裕のよっちゃん簡単だと思います。

エアコン取付方法を紹介記事を書いてみたところ、思わぬ長文となってしまいましたので、今回はここまでとし次回に続けます。
ここまでの作業ならば自分で(D.I.Y)でやれんことないかもしれませんが、次回に説明する作業から一気に難易度が増します。多分、自分で取り付けるん諦めよってなると思います。
本気(マジ)でエアコンを自分で取り付けようと思っている方は他のサイトやYouTubeで詳しく紹介されているのでそちらも参考にしてみて下さい。

次回に説明しますが、私は配管の加工するフレアツールを酷使しすぎて、いまだに手首をひねる動作をすると手首が痛みます、完全に職業病です、、
今は便利で電動フレアツールや電動工具対応品があるってどうでもエエ情報でした(笑)
